Name: Pulsar vB², appareil de mesure des vibrations humaines pour la surveillance du HAV et du WBV
Brand: Pulsar Instruments
Availability: InStock

Description

Le Pulsar vB² simplifie les évaluations des vibrations en vous permettant de mesurer à la fois vibration main-bras (HAV) et les vibrations transmises à l'ensemble du corps (WBV) à l'aide d'un seul appareil. Il mesure l'accélération pondérée en fréquence sur les trois axes et affiche les valeurs Aeq/RMS, Peak et Vector Sum. Vous pouvez commencer avec l'accéléromètre pour les mains et les bras ou le coussin pour l'ensemble du corps, puis ajouter l'autre à tout moment, ce qui vous offre une solution évolutive qui s'adapte à l'évolution de vos besoins.

Mesure des vibrations transmises au système main-bras

Le Pulsar vB² permet d'évaluer avec précision l'exposition aux vibrations provenant des outils à main et des machines, conformément à la norme ISO 5349. Il calcule automatiquement l'indice A(8), les points d'exposition HSE et le temps nécessaire pour atteindre la valeur d'exposition déclenchant l'action (EAV) et la valeur limite d'exposition (ELV) pour les vibrations transmises aux mains et aux bras, permettant ainsi une évaluation complète de l'exposition aux vibrations transmises aux mains et aux bras.

Mesure des vibrations transmises à l'ensemble du corps

Pour les opérations impliquant des véhicules ou des machines, tels que des chariots élévateurs, des excavatrices et des tracteurs, le coussin de siège pour tout le corps permet de mesurer les vibrations transmises à l'ensemble du corps conformément aux normes ISO 2631 et ISO 8041-1. Il calcule automatiquement A(8), VDV et le temps nécessaire pour atteindre la valeur d'exposition déclenchant l'action (EAV) et la valeur limite d'exposition (ELV) pour les vibrations transmises à l'ensemble du corps.

Configuration simple et résultats en temps réel

Grâce à sa conception robuste et à sa configuration minimale, le Pulsar vB² est facile à utiliser dans des environnements de travail réels. Il suffit de fixer l'accéléromètre, de l'allumer et d'appuyer sur « enregistrer ». Les mesures en temps réel des axes X, Y et Z s'affichent sur l'écran OLED couleur.

Traitement et reporting des données sans effort

Les magasins Pulsar vB² peuvent stocker plus de 2 000 résultats individuels, qui peuvent être consultés à l'écran ou téléchargés sur un PC à des fins d'analyse et de rapport à l'aide de vBPlus logiciel.

Vidéo du produit

Options des produits

Le vibromètre humain Pulsar vB² est disponible sous forme de kit main-bras, corps entier ou main-bras et corps entier, chacun contenant des accéléromètres différents.

Kit de vibration bras-main Pulsar vB²

Vibromètre Pulsar vB²
Accéléromètre triaxial
Câble d'accéléromètre triaxial de 3 m
Bloc de montage de l'accéléromètre
Câble de téléchargement USB
Piles
Mallette de transport
Certificat d'étalonnage

Kit de vibration du corps entier Pulsar vB²

Vibromètre Pulsar vB²
Coussin de siège MEMS pour l'ensemble du corps
Câble de téléchargement USB
Piles
Mallette de transport
Certificat d'étalonnage

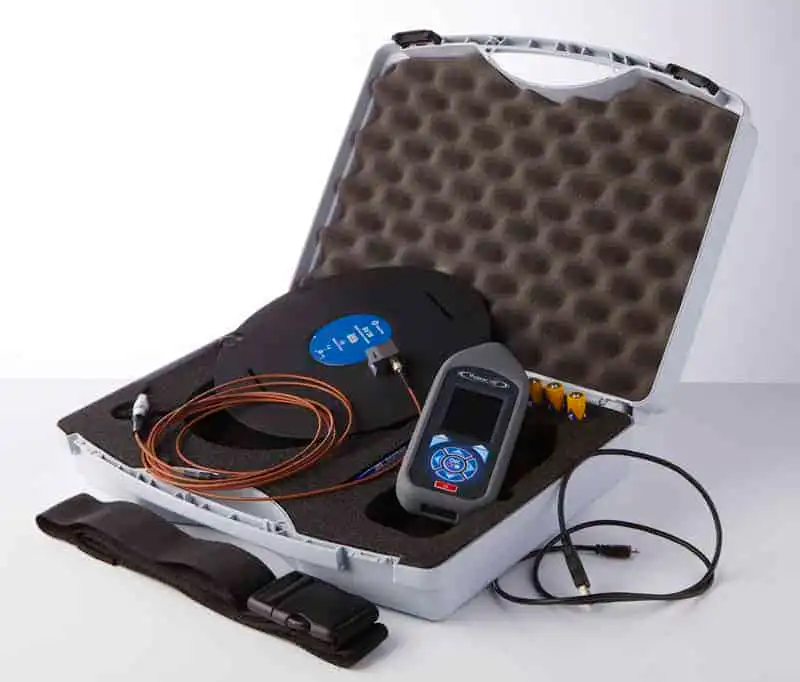

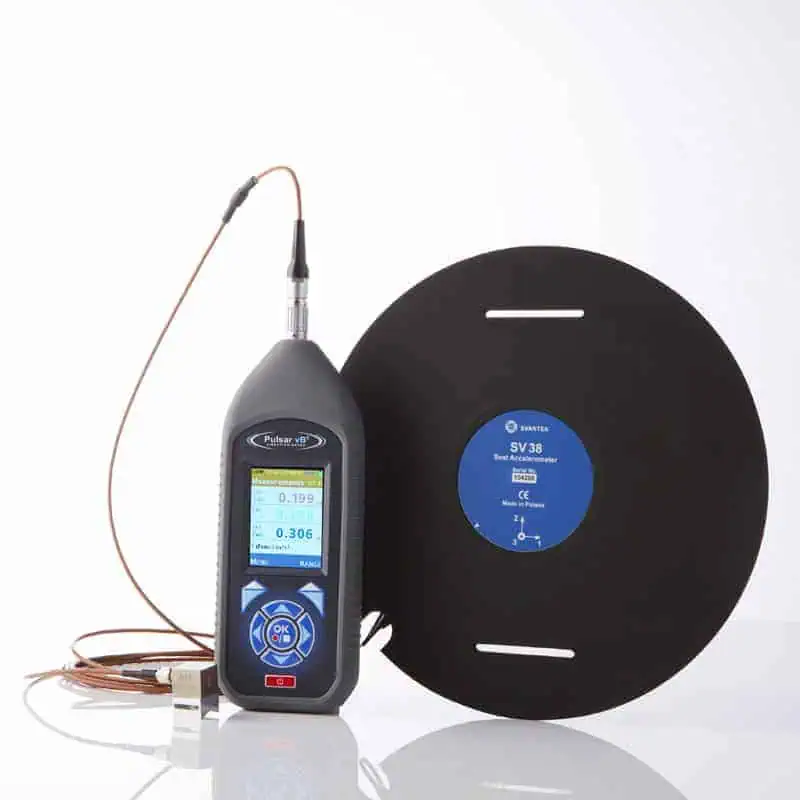

Kit de vibration main-bras et corps entier Pulsar vB²

Vibromètre Pulsar vB²
Accéléromètre triaxial
Câble d'accéléromètre triaxial de 3 m
Bloc de montage de l'accéléromètre
Coussin de siège MEMS pour l'ensemble du corps
Câble de téléchargement USB
Piles
Mallette de transport
Certificat d'étalonnage

Le Pulsar vB² Human Vibration Meter est couvert par une garantie standard de 1 an. garantie, qui peut être prolongée jusqu’à 10 ans lorsque l’appareil est renvoyé à Pulsar Instruments pour un entretien annuel étalonnage.

Instructions

Les sections ci-dessous décrivent le fonctionnement de base du vibromètre bras-main Pulsar vB2.

Installation du Pulsar vB2

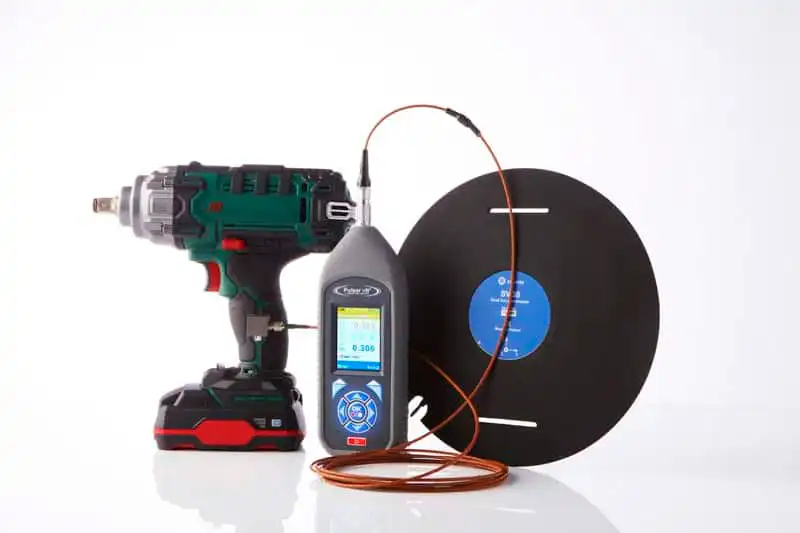

Sélectionnez l'accéléromètre approprié pour la mesure du bras ou du corps entier. Pour les mesures à main nue, fixez solidement l'accéléromètre triaxial à l'outil à l'aide du bloc de montage fourni ou de fixations appropriées, en le plaçant aussi près que possible de la poignée de l'opérateur, et acheminez le câble en toute sécurité. Pour les mesures sur l'ensemble du corps, placez l'accéléromètre sur le siège ou sur le sol où se tient l'opérateur. Aligner le connecteur avec le repère rouge de la prise vB2, puis l'enfoncer tout droit. Pour le retirer, tirez le connecteur vers l'arrière sans le tordre.

Démarrage d'une mesure

Allumez le Pulsar vB2 en maintenant le bouton d'alimentation enfoncé. L'instrument détecte automatiquement si un accéléromètre main-bras ou corps entier est connecté. Si nécessaire, utilisez le menu pour ajuster les paramètres en fonction du type de mesure que vous effectuez, tels que la plage ou l'historique. Appuyez sur le bouton Run/Stop/OK pour commencer la mesure. Pour les mesures bras-main, enregistrez pendant au moins trente secondes. Pour les mesures du corps entier, utilisez un échantillon plus long pour améliorer la précision. Appuyez à nouveau sur la touche Run ou OK pour arrêter la mesure.

Révision et téléchargement

Visualiser les résultats à l'écran et, si l'option est activée, voir les points d'exposition après l'arrêt d'une mesure. Le Pulsar vB2 peut stocker environ 2000 mesures. Pour télécharger les données, éteignez l'instrument, connectez-le à votre PC à l'aide du câble USB fourni, puis rallumez-le. Le Pulsar vB2 est alors prêt à transférer les données vers le logiciel vBPlus. Pour plus de détails sur le téléchargement des mesures, reportez-vous au manuel d'utilisation du logiciel vBPlus.

Applications

Le vibromètre humain Pulsar vB2 est conçu pour les professionnels qui ont besoin d'évaluations rapides et précises sur un large éventail de risques vibratoires.

Vibrations main-bras au travail

Excessif vibration main-bras peut entraîner des pathologies telles que le syndrome des vibrations main-bras (HAVS) et le doigt blanc vibratoire. Le Pulsar vB2 mesure les vibrations directement au niveau de la poignée de l'outil, ce qui permet d'identifier les risques d'exposition et de maintenir la conformité avec les normes de sécurité sur le lieu de travail.

Précis et facile à utiliser, le Pulsar vB2 enregistre les vibrations sur trois axes simultanément, fournissant des lectures claires des bras, de l'Aeq, de la crête et de la somme vectorielle. Le Pulsar vB2 affiche les niveaux de vibration en temps réel pendant la mesure et calcule les points d'exposition une fois la mesure terminée. Lorsqu'ils sont utilisés ensemble, les HAVi enregistre le temps de déclenchement tandis que le Pulsar vB2 mesure l'amplitude des vibrations, ce qui permet une évaluation complète et précise de l'exposition quotidienne aux vibrations.

La vibration du corps entier au travail

Les travailleurs qui conduisent des véhicules ou des machines, tels que les chariots élévateurs, les excavateurs et les tracteurs, sont également exposés à des vibrations transmises à l'ensemble du corps. Une exposition à long terme peut entraîner des problèmes musculo-squelettiques et des douleurs lombaires.

Le Pulsar vB2 permet une évaluation rapide et fiable des vibrations transmises à l'ensemble du corps en mesurant l'accélération au niveau du siège ou du plancher, conformément aux normes en vigueur. Le Pulsar vB2 fournit des relevés clairs de l'exposition A8, aidant les organisations à évaluer les risques, à comprendre les performances des différents véhicules ou machines et à prendre des décisions éclairées pour réduire l'exposition aux vibrations.

Spécifications

Normes des instruments
ISO 8041:2017 Réponse humaine aux vibrations
ISO 5439:2001 Mesurage et évaluation de l'exposition humaine aux vibrations transmises par la main
ISO 2631:2018 Vibrations et chocs mécaniques - Évaluation de l'exposition humaine aux vibrations transmises à l'ensemble du corps

Gamme de niveaux : HAV 1mv/g
Gamme basse
0,20-2000m/s2
0.02-200g
0,656-6560ft/s2

Haut de gamme
1,00-10000m/s2
0.1-1000g
3,28-32800ft/s2

dB Span
80

Gamme de niveaux : HAV 10mv/g
Gamme basse
0,10-1000m/s2
0.01-100g
0,328-3280ft/s2

Haut de gamme
0,50-5000m/s2
0.05-500g
3,28-32800ft/s2

dB Span
80

Gamme de niveaux : HAV 100mv/g
Gamme basse
0,01-100m/s2
0.001-10g
0,0328-328ft/s2

Haut de gamme
0,050-500m/s2
0.005-50g
0,164-1640ft/s2

dB Span
80

Gamme de niveaux : HAV 1000mv/g
Gamme unique
0,01-35m/s2
0.001-3.5g
0,0328-115ft/s2

dB Span
70.9

Voies de mesure
Trois : X, Y, Z simultanés

Paramètres
Accélération : Arms, Aeq, Amax, Peak, Vector Sum, Dominant Axis, HSE Exposure Points, EAV and ELV

Linéaire Plage de fonctionnement
80 dB

Pondération des fréquences
Wh - Filtre à bras
Wd & Wk - Vibration du corps entier

Mémoire
Mémoire flash permettant de stocker plus de 2000 enregistrements

Transducteur
Capteur HAV standard (VB202)
Capteur HAV Premium (VB208)

Coussin MEMS pour l'ensemble du corps (VB203) et câble
Coussin de siège Premium (VB209) et câble

Niveau de bruit
<0,002 m/s² - Gamme basse, <0,020 m/s² - Gamme haute

Affichage
Ecran graphique OLED couleur (160 x 128)

Piles
4 x piles AA, typiquement 12 heures d'utilisation continue

Connexions
Entrée : Prise Lemo à 7 broches
Téléchargement : USB Micro B (câble fourni)

Langues
Anglais UK, Anglais US, Chinois, Français, Allemand, Italien, Portugais Brésilien, Russe, Espagnol

Environnement
Température Plage de fonctionnement : -10 + 50°C

Compatibilité électromagnétique
Conçue conformément à ce qui suit
Directives sur la compatibilité électromagnétique :
- SI 2005/281
- 2004/108/CE

Cas
Plastique ABS à haute résistance aux chocs avec clavier à membrane tactile

Téléchargements

Fiche technique (pdf, 877KB)

Anglais

Télécharger
