Descripción

El Pulsar vB² simplifica las evaluaciones de vibraciones al permitirle medir tanto vibración mano-brazo (HAV) y vibraciones de cuerpo entero (WBV) con un solo dispositivo. Mide la aceleración ponderada por frecuencia en los tres ejes y muestra los valores Aeq/RMS, el pico y la suma vectorial. Puede comenzar con el acelerómetro de mano o con la almohadilla para el asiento de cuerpo entero y añadir el otro en cualquier momento, lo que le ofrece una solución preparada para el futuro a medida que cambian sus necesidades.

Medición de vibraciones en manos y brazos

El Pulsar vB² permite realizar evaluaciones precisas de la exposición a las vibraciones de las herramientas manuales y la maquinaria, de conformidad con la norma ISO 5349. Calcula automáticamente A(8), los puntos de exposición HSE y el tiempo necesario para alcanzar el valor de acción de exposición (EAV) y el valor límite de exposición (ELV) para las vibraciones en manos y brazos, lo que permite realizar una evaluación completa de la exposición a las vibraciones en manos y brazos.

Medición de la vibración de todo el cuerpo

Para operaciones que implican vehículos o maquinaria, como carretillas elevadoras, excavadoras y tractores, la almohadilla para asiento de cuerpo completo permite medir de forma conforme la vibración de cuerpo completo de acuerdo con las normas ISO 2631 e ISO 8041-1. Calcula automáticamente A(8), VDV y el tiempo necesario para alcanzar el valor de acción de exposición (EAV) y el valor límite de exposición (ELV) para la vibración de cuerpo completo.

Configuración sencilla y resultados en tiempo real

Su diseño robusto y su configuración mínima hacen que el Pulsar vB² sea fácil de usar en entornos de trabajo reales. Basta con conectar el acelerómetro, encenderlo y pulsar «grabar». Las mediciones en tiempo real de los ejes X, Y y Z se muestran en la pantalla OLED en color.

Manejo y presentación de informes de datos sin esfuerzo

Las tiendas Pulsar vB² pueden almacenar más de 2000 resultados individuales, que se pueden revisar en la pantalla o descargar a un PC para su análisis y generación de informes utilizando vBPlus software.

Vídeo

Opciones de productos

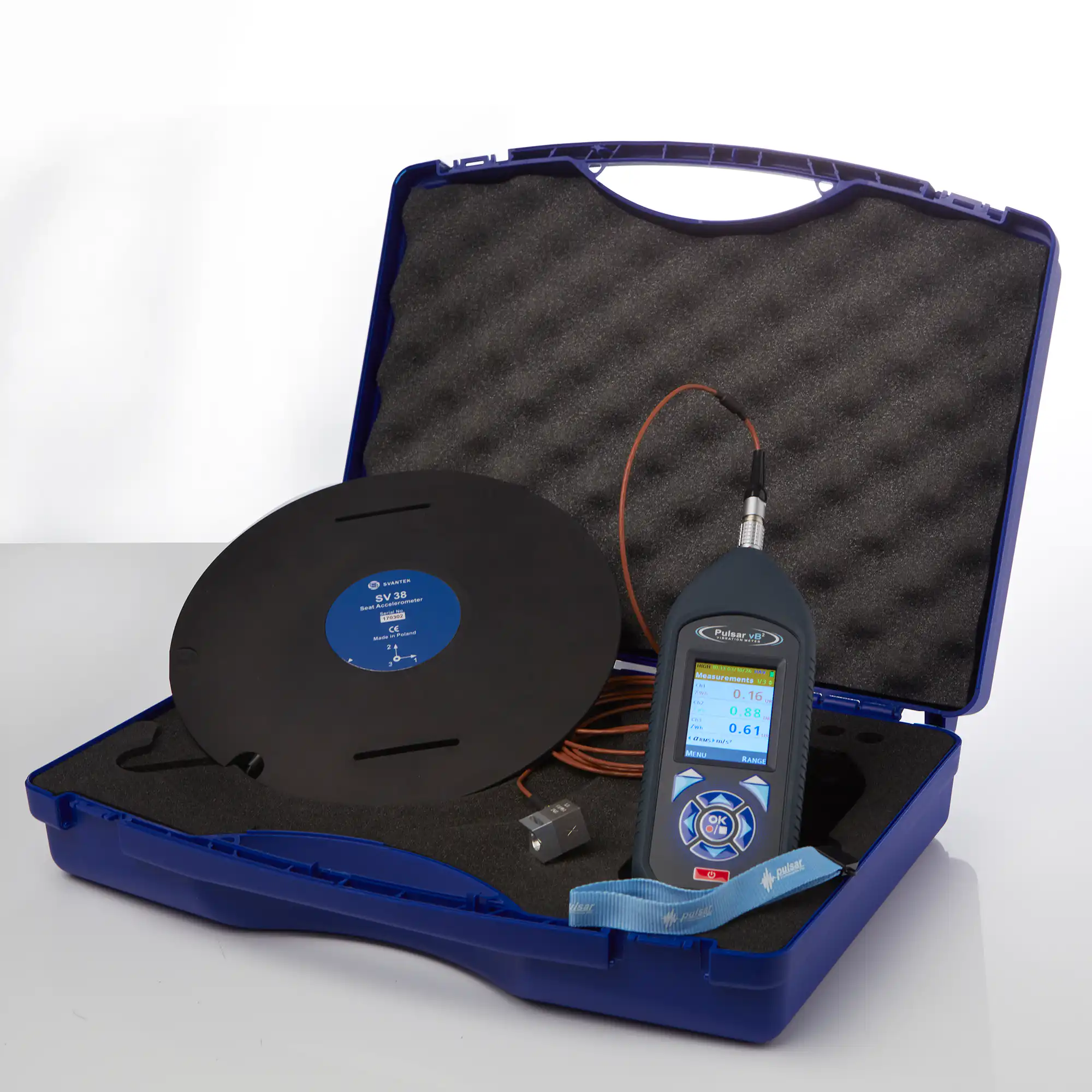

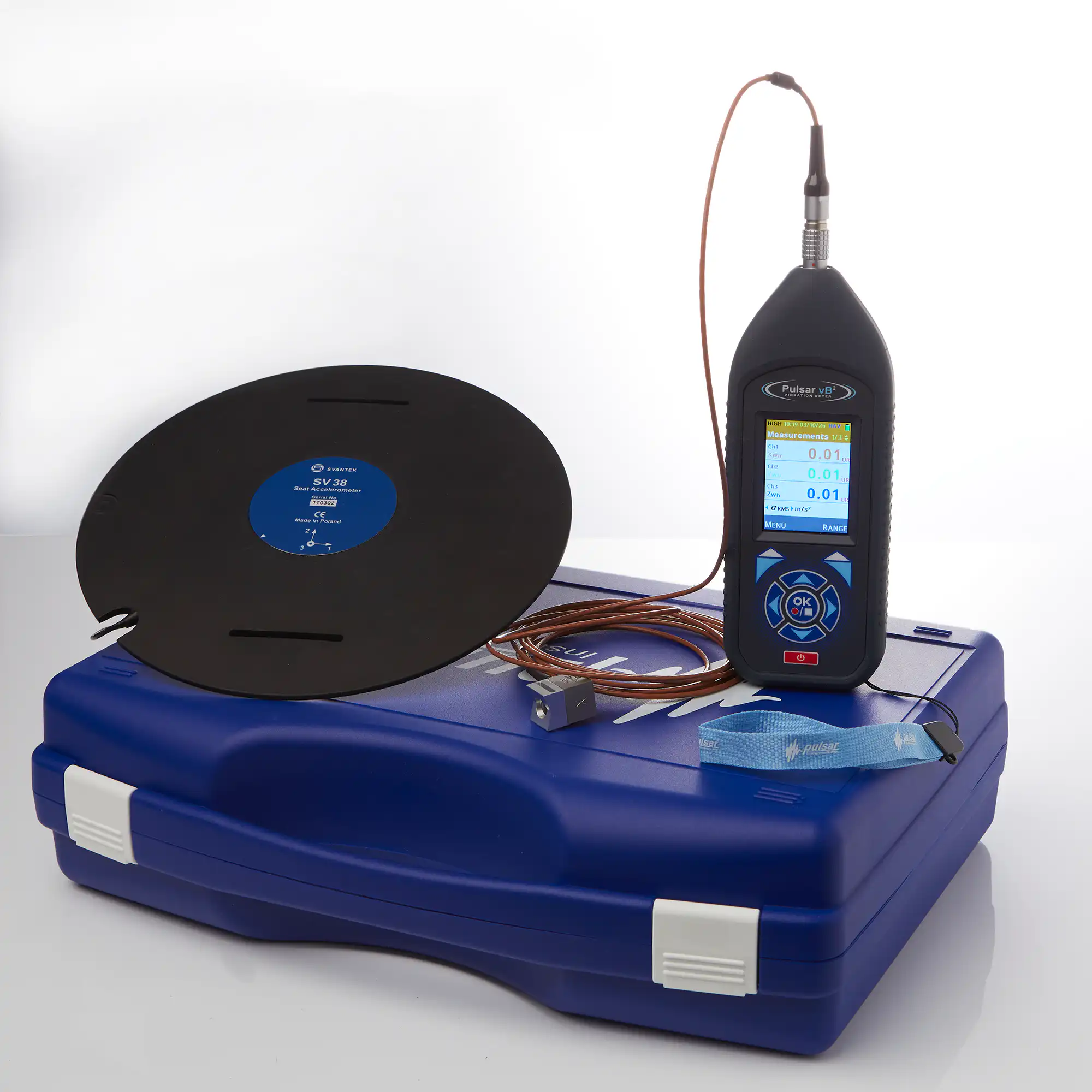

El Vibrómetro Humano Pulsar vB² está disponible como kit Mano-Brazo, Cuerpo Entero, o Mano-Brazo y Cuerpo Entero, cada uno de los cuales contiene diferentes acelerómetros.

Kit de vibración mano-brazo Pulsar vB²

Vibrómetro Pulsar vB²
Acelerómetro triaxial
Cable de acelerómetro triaxial de 3 m
Bloque de montaje del acelerómetro
Cable de descarga USB
Pilas
Maletín de transporte
Certificado de calibración

Kit de vibración corporal Pulsar vB²

Vibrómetro Pulsar vB²
Almohadilla MEMS para todo el cuerpo
Cable de descarga USB
Pilas
Maletín de transporte
Certificado de calibración

Pulsar vB² Kit de vibración mano-brazo y cuerpo entero

Vibrómetro Pulsar vB²
Acelerómetro triaxial
Cable de acelerómetro triaxial de 3 m
Bloque de montaje del acelerómetro
Almohadilla MEMS para todo el cuerpo
Cable de descarga USB
Pilas
Maletín de transporte
Certificado de calibración

El Vibrómetro Humano Pulsar vB² incluye una garantía estándar de 1 año. garantía, que puede ampliarse a 7 años si el instrumento se devuelve a Pulsar Instruments para su revisión anual. calibración.

Instrucciones

Las secciones siguientes describen el funcionamiento básico del Vibrómetro de mano-brazo Pulsar vB2.

Configuración del Pulsar vB2

Seleccione el acelerómetro adecuado para la medición de mano-brazo o de cuerpo entero. Para la medición mano-brazo, fije firmemente el acelerómetro triaxial a la herramienta utilizando el bloque de montaje suministrado o fijaciones adecuadas, colocándolo lo más cerca posible de la empuñadura del operario, y tienda el cable de forma segura. Para las mediciones de cuerpo entero, coloque el acelerómetro en el asiento o en el suelo donde se encuentre el operario. Alinee el conector con la marca roja de la toma vB2 y empújelo hacia dentro. Para extraerlo, tire del conector hacia atrás sin retorcerlo.

Iniciar una medición

Encienda el Pulsar vB2 manteniendo pulsado el botón de encendido. El instrumento detectará automáticamente si está conectado un acelerómetro de mano-brazo o de cuerpo entero. Si es necesario, utilice el menú para ajustar la configuración para el tipo de medición que está tomando, como el rango o el historial de tiempo. Pulse el botón Run/Stop/OK para iniciar la medición. Para mediciones mano-brazo, registre durante al menos treinta segundos. Para mediciones de cuerpo entero, utilice una muestra más larga para mejorar la precisión. Pulse de nuevo la tecla Ejecutar o OK para detener la medición.

Revisar y descargar

Ver los resultados en pantalla y, si está activado, ver los Puntos de Exposición después de detener una medición. El Pulsar vB2 puede almacenar aproximadamente 2000 medidas. Para descargar datos, apague el instrumento, conéctelo a su PC mediante el cable USB suministrado y vuelva a encenderlo. El Pulsar vB2 estará listo para transferir datos al software vBPlus. Para más detalles sobre la descarga de medidas, consulte el manual de usuario del software vBPlus.

Aplicaciones

El Vibrómetro Humano Pulsar vB2 está diseñado para profesionales que necesitan evaluaciones rápidas y precisas de una amplia gama de riesgos de vibración.

Vibraciones mano-brazo en el trabajo

Excesivo vibración mano-brazo pueden provocar enfermedades como el síndrome de vibración mano-brazo (HAVS) y el dedo blanco por vibración. El Pulsar vB2 mide la vibración directamente en el mango de la herramienta, lo que ayuda a identificar los riesgos de exposición y a mantener el cumplimiento de las normas de seguridad en el lugar de trabajo.

Preciso y fácil de usar, el Pulsar vB2 registra la vibración en tres ejes simultáneamente, proporcionando lecturas claras de Brazos, Aeq, Pico y Suma Vectorial. El Pulsar vB2 muestra los niveles de vibración en tiempo real durante la medición y calcula los puntos de exposición una vez finalizada la medición. Cuando se utilizan juntos, el HAVi registra el tiempo de activación mientras que el Pulsar vB2 mide la magnitud de la vibración, lo que permite una evaluación completa y precisa de la exposición diaria a las vibraciones.

Vibración corporal en el trabajo

Los trabajadores que manejan vehículos o maquinaria, como carretillas elevadoras, excavadoras y tractores, también están expuestos a vibraciones de todo el cuerpo. La exposición prolongada puede provocar problemas musculoesqueléticos y lumbalgia.

El Pulsar vB2 permite una evaluación rápida y fiable de la vibración de todo el cuerpo mediante la medición de la aceleración en el asiento o en el suelo, de acuerdo con las normas pertinentes. El Pulsar vB2 proporciona lecturas claras de la exposición A8, lo que ayuda a las organizaciones a evaluar los riesgos, comprender el rendimiento de los distintos vehículos o máquinas y tomar decisiones informadas para reducir la exposición a las vibraciones.

Especificaciones

Normas de los instrumentos
ISO 8041:2017 Respuesta humana a las vibraciones
ISO 5439:2001 Medición y evaluación de la exposición humana a las vibraciones transmitidas por las manos.
ISO 2631:2018 Vibraciones y choques mecánicos - Evaluación de la exposición humana a las vibraciones transmitidas al cuerpo entero.

Rangos de nivel: HAV 1mv/g
Gama baja
0,20-2000m/s2
0.02-200g
0,656-6560ft/s2

Gama alta
1,00-10000m/s2
0.1-1000g
3,28-32800ft/s2

dB Span
80

Rangos de nivel: HAV 10mv/g
Gama baja
0,10-1000m/s2
0.01-100g
0,328-3280ft/s2

Gama alta
0,50-5000m/s2
0.05-500g
3,28-32800ft/s2

dB Span
80

Rangos de nivel: HAV 100mv/g
Gama baja
0,01-100m/s2
0.001-10g
0,0328-328 pies/s2

Gama alta
0,050-500m/s2
0.005-50g
0,164-1640 pies/s2

dB Span
80

Rangos de nivel: HAV 1000mv/g
Gama única
0,01-35m/s2
0.001-3.5g
0,0328-115 pies/s2

dB Span
70.9

Canales de medición
Tres: X, Y, Z simultáneos

Parámetros
Aceleración: Brazos, Aeq, Amax, Pico, Suma de vectores, Eje dominante, Puntos de exposición HSE, EAV y ELV

Lineal Rango de funcionamiento
80 dB

Ponderación de frecuencia
Wh - Filtro de brazo manual
Wd & Wk - Vibración de todo el cuerpo

Memoria
Memoria flash que almacena más de 2.000 grabaciones

Transductor
Sensor HAV estándar (VB202)
Sensor HAV Premium (VB208)

Almohadilla MEMS de cuerpo entero (VB203) y cable
Almohadilla de asiento Premium (VB209) y cable

Nivel de ruido
<0,002 m/s² - Gama baja, <0,020 m/s² - Gama alta

Mostrar
Pantalla gráfica OLED a todo color (160 x 128)

Pilas
4 pilas AA, normalmente 12 horas de uso continuo

Conexiones
Entrada: Toma Lemo de 7 patillas
Descargar: USB Micro B (cable incluido)

Idiomas
Inglés UK, Inglés US, Chino, Francés, Alemán, Italiano, Portugeze Brasileño, Ruso, Español

Medio ambiente
Temperatura de funcionamiento: -10 + 50°C

Compatibilidad electromagnética
Diseñado de acuerdo con lo siguiente
Directivas de compatibilidad electromagnética:
- SI 2005/281
- 2004/108/CE

Caso
Plástico ABS de alto impacto con teclado de membrana táctil
