Umweltlärm-Monitoring-Kit Außeneinsatz

In den folgenden Abschnitten wird die grundlegende Funktionsweise des Outdoor-Umgebungslärmüberwachungs-Kits beschrieben. Eine vollständige Anleitung finden Sie im Benutzerhandbuch.

Einrichten

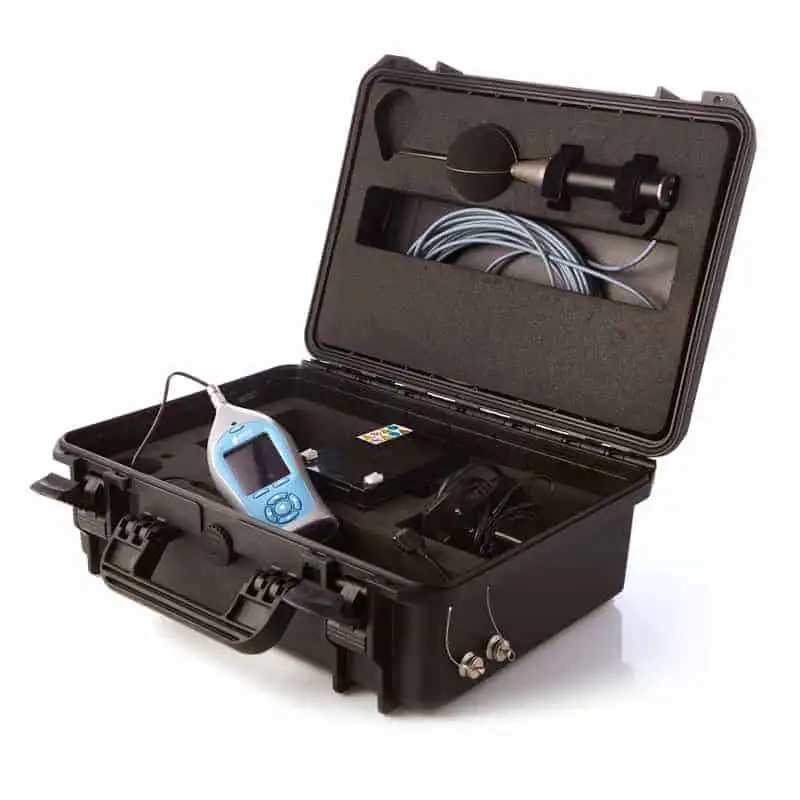

Stellen Sie das Outdoor Kit auf eine flache, stabile Oberfläche. Nehmen Sie den Vorverstärker und das Mikrofon vorsichtig vom Nova ab und befestigen Sie die Mikrofonkapsel am Outdoor-Vorverstärker, indem Sie sie vorsichtig einschrauben. Setzen Sie die schwarze Abdeckung des Outdoor-Vorverstärkers auf den Nova-Vorverstärker, und bewahren Sie den Nova-Vorverstärker in der Öffnung des Koffers auf, um ihn sicher aufzubewahren.

Setzen Sie das Nova in das Gehäuse ein und schließen Sie das 6-polige Mikrofonkabel an die Buchse an der Oberseite des Messgeräts und den 18-poligen Mehrfachstecker an die Buchse an der Unterseite an. Stellen Sie sicher, dass beide Stecker korrekt ausgerichtet und fest angezogen sind.

Stromversorgung des Systems

Verbinden Sie die roten und blauen Kabelschuhe der Batteriekabel mit den Anschlüssen der wiederaufladbaren 12-V-Batterien, um einen sicheren Sitz zu gewährleisten. Der Bausatz kann mit einer oder zwei Batterien betrieben werden und hält mit einer einzelnen Batterie etwa 7 Tage und mit beiden Batterien über 14 Tage.

Für eine erweiterte Überwachung kann eine externe 12-18-V-Gleichstromversorgung über den seitlichen Eingang mit dem PSC3-Kabel oder dem PS3-Netzadapter angeschlossen werden. Trennen Sie immer die Batterien oder das Netzteil ab, wenn das System nicht verwendet wird.

Kalibrierung des Systems

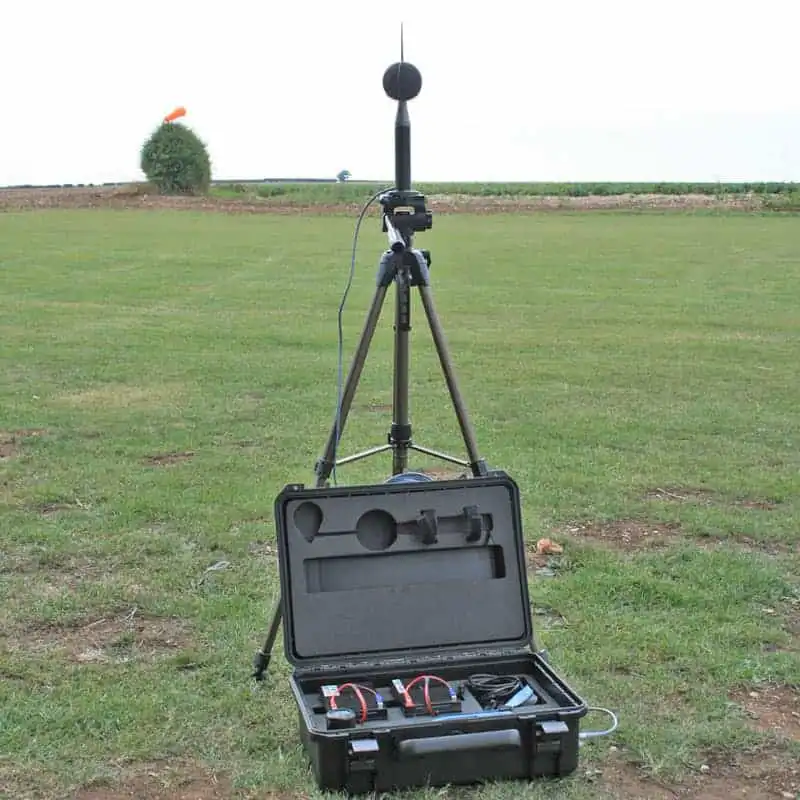

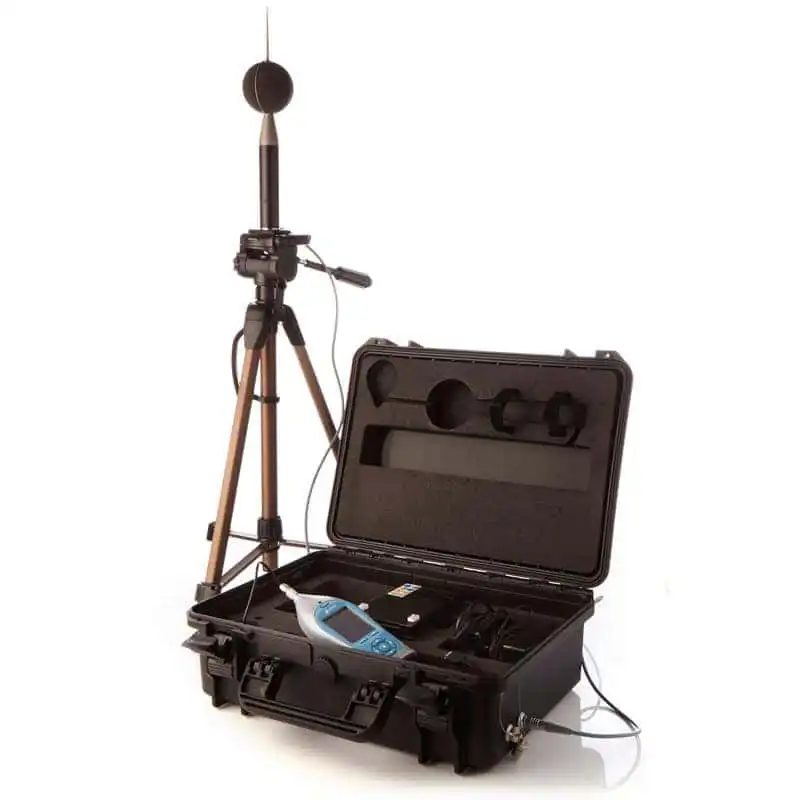

Befestigen Sie das Außenmikrofon sicher auf dem mitgelieferten Stativ und stellen Sie es auf einem festen, ebenen Untergrund auf, der keine großen reflektierenden Flächen enthält. Schließen Sie das Außenmikrofon mit dem mitgelieferten 6-poligen Stecker an den Außenmikrofonanschluss am Gehäuse an und stellen Sie sicher, dass er fest sitzt.

Setzen Sie den akustischen Kalibrator direkt auf die Mikrofonkapsel des Außenvorverstärkers und schalten Sie den Kalibrator ein. Drücken Sie an der Nova auf "Calibrate" und warten Sie, bis der Vorgang abgeschlossen ist. Sobald die Kalibrierung abgeschlossen ist, entfernen Sie den Kalibrator und bringen Sie den Außenwindschutz fest über dem Mikrofon an. Prüfen Sie, ob alle Verbindungen fest sitzen und ob die Mikrofonbaugruppe stabil ist.

Messungen durchführen

Vergewissern Sie sich, dass der Nova entweder von den internen Batterien oder von einer externen Stromquelle mit Strom versorgt wird. Bei Betrieb mit externer Stromquelle erscheint ein gelbes Batteriesymbol mit einem schwarzen Blitz auf dem Display. Überprüfen Sie, ob Datum und Uhrzeit korrekt sind, und verwenden Sie die Funktion Repeat Timer des Nova, um automatische Start- und Stoppzeiten für die unbeaufsichtigte Überwachung einzustellen. Wenn die grüne Anzeige auf dem Nova-Display erscheint, schließen und sichern Sie den Gehäusedeckel, um das Gerät vor rauem Wetter zu schützen. Seien Sie beim Schließen des Deckels vorsichtig, damit keine Kabel eingeklemmt werden. Eine ausführliche Anleitung zur Verwendung des Nova finden Sie in der Nova Environmental Benutzerhandbuch.

Herunterladen und Berichterstattung

Öffnen Sie am Ende des Überwachungszeitraums vorsichtig das Gehäuse und trennen Sie es von der Stromversorgung. Entfernen Sie das Nova und schließen Sie es mit dem mitgelieferten USB-Kabel an Ihren PC an. Öffnen Sie AnalyzerPlus, um die gespeicherten Messungen herunterzuladen und zu überprüfen. Berichte können direkt in AnalyzerPlus erstellt werden, oder die Daten können zur weiteren Analyse exportiert werden.
